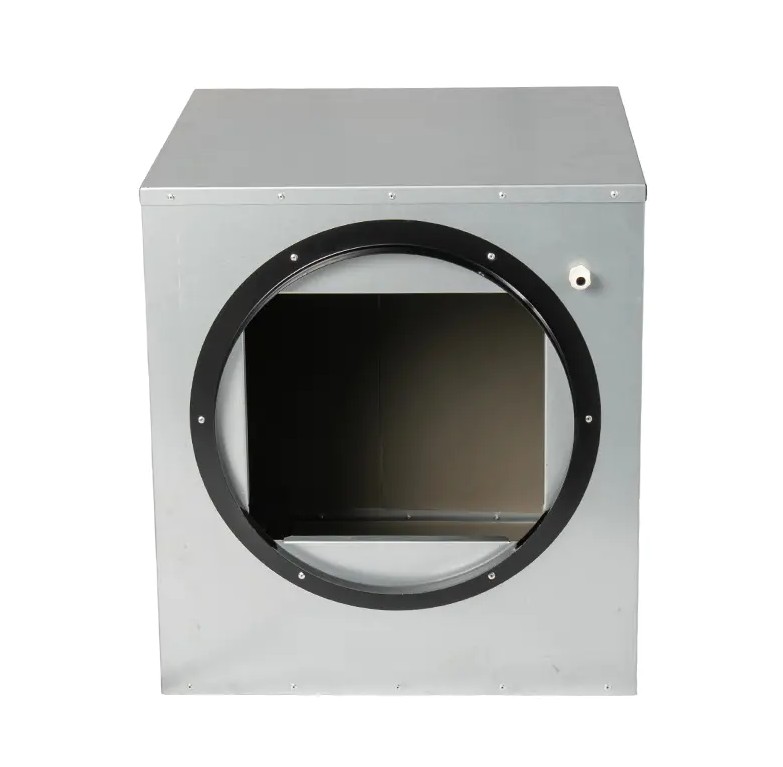

산업용 캐비닛 원심 팬 상업용 건물, 산업 플랜트, HVAC 시스템에서 없어서는 안 될 환기 장비로 자리잡았습니다. 컴팩트한 박스형 구조, 저소음 작동, 에너지 효율 85% 이상 . 기존 개방형 프레임 원심 팬과 비교하여 캐비닛 설계는 임펠러, 모터 및 드라이브 구성 요소를 밀폐형 하우징 내에 통합하여 다음과 같이 작동 소음을 줄입니다. 15~20dB 중요 부품에 먼지가 유입되는 것을 방지하고 서비스 수명을 연장합니다. 30% 이상 .
저소음, 고공기량 장비에 대한 시장 수요는 계속 증가하고 있습니다. 업계 통계에 따르면, 2025년 세계 산업용 환기 장비 시장 규모는 420억 달러를 넘어섰습니다. , 캐비닛 원심 팬 세그먼트는 약 의 복합 연간 성장률을 유지합니다. 6.8% . 에너지 절약 정책에 힘입어 EC(Electronically Commutated) 브러시리스 DC 모터를 탑재한 캐비닛 팬이 빠르게 시장 점유율을 확보하고 있습니다.
캐비닛 구조가 기존 원심 팬의 세 가지 주요 문제점을 해결하는 방법
소음 제어: 산업용 등급과 상업용 등급의 격차 해소
기존 원심 팬은 일반적으로 다음과 같은 소음 수준을 생성합니다. 75-90dB 개방형 프레임 설계로 인해 사무실, 병원, 학교와 같이 소음에 민감한 환경에 적합하지 않습니다. 산업용 캐비닛 원심 팬은 다음과 같은 설계 기능을 통해 상당한 소음 감소를 달성합니다.
- 임펠러에서 발생하는 고주파 공기 흐름 소음을 완화하기 위한 내부 방음 패널 또는 흡음면
- 와류 및 난류 손실을 최소화하기 위해 최적화된 임펠러 블레이드 각도 및 개수
- 진동 전달 경로를 차단하기 위해 진동 감쇠 베이스와 결합된 저소음 모터
포괄적인 소음 감소 설계를 갖춘 프리미엄 캐비닛 원심 팬은 30~50dB , 상업용 에어컨 장비의 조용한 표준을 충족합니다.
보호 성능: 밀폐형 하우징으로 장비 수명주기 연장
산업 환경에서는 먼지, 오일 미스트, 부식성 가스가 팬 고장의 주요 원인입니다. 캐비닛 팬의 완전히 밀폐된 아연 도금 강철 또는 알루미늄 합금 하우징은 필터 메시 설계와 결합되어 다음과 같이 먼지 유입을 줄일 수 있습니다. 80% 이상 . 실제 운영 데이터에 따르면 동일한 조건에서 캐비닛 팬의 MTBF(평균 고장 간격)는 다음과 같습니다. 50,000시간 , 비교 30,000-35,000시간 전통적인 오픈 프레임 팬용.
설치 유연성: 모듈식 설계로 복잡한 공간에 적응
캐비닛 구조는 천장 매립형, 바닥 장착형 및 벽 장착형 설치 방법을 지원하며 덕트 레이아웃에 따라 입구 및 출구 방향을 조정할 수 있습니다. 표준 제품 공기 흐름 범위는 다음과 같습니다. 500m³/h ~ 50,000m³/h , 정압으로 100Pa ~ 2,000Pa , 소규모 상업공간부터 대규모 산업시설까지 모든 요구사항을 충족합니다.
주요 성능 매개변수 및 선택 가이드
산업용 캐비닛 원심 팬을 선택할 때 공기 흐름, 정압, 소음 수준 및 에너지 효율성이라는 4가지 핵심 지표를 종합적으로 평가해야 합니다. 다음 표에는 일반적인 애플리케이션 시나리오에 대한 매개변수 참조가 나와 있습니다.
| 응용 시나리오 | 권장 풍량(m³/h) | 권장정압(Pa) | 소음 제한(dB) | 모터 유형 |
|---|---|---|---|---|
| 사무실 건물 신선한 공기 시스템 | 1,000 - 5,000 | 200 - 500 | < 40 | EC 브러시리스 DC |
| 병원 수술실 정화 | 3,000 - 10,000 | 500 - 800 | < 45 | EC 브러시리스 DC |
| 쇼핑몰 중앙 에어컨 | 5,000 - 20,000 | 300 - 700 | < 55 | 단상 직접 구동 AC 또는 EC |
| 산업 플랜트 연기 배출 환기 | 10,000 - 50,000 | 800 - 2,000 | < 75 | 3상 비동기 모터 |
| 지하 차고 환기 | 8,000 - 30,000 | 400 - 1,000 | < 65 | 단상 직접 구동 AC 또는 EC |
중요한 선택 참고 사항: 공기 흐름과 정압은 반비례합니다. 시스템 덕트 저항이 증가하면 실제 출력 공기 흐름은 감소합니다. 추가하는 것이 좋습니다 10-15% 필터 먼지 축적으로 인한 저항 증가를 고려하여 계산된 필수 공기 흐름에 여유를 둡니다.
모터 기술의 진화: 비동기식에서 EC 브러시리스 DC로의 에너지 효율성 도약
모터는 자동차의 핵심 부품이다. 산업용 캐비닛 원심 팬 , 에너지 효율과 운영 비용을 직접적으로 결정합니다. 현재 시장에 나와 있는 주류 모터 기술은 3세대로 분류할 수 있습니다.
3세대 모터 기술의 에너지 효율 비교
- 기존 3상 비동기 모터 : 대략적인 효율성 75-82% , 간단한 구조, 저렴한 비용이지만 속도 조절에는 외부 VFD, 더 큰 설치 공간이 필요합니다. 비용 민감도가 높고 빈번한 속도 조정이 불필요한 산업 시나리오에 적합합니다.
- 단상 직접 구동 AC 모터 : 대략적인 효율성 70-78% , 주 전원에 직접 연결할 수 있으며 설치가 쉽고 중소형 상용 장비에 일반적으로 사용됩니다. 그러나 속도 조절 범위가 제한되어 있으며 저속에서 효율이 크게 떨어집니다.
- EC 브러시리스 DC 모터 : 효율성은 다음과 같습니다. 85-92% , 전자 정류 및 지능형 속도 제어 모듈이 내장되어 전체에 걸쳐 높은 효율성을 유지합니다. 0-100% 소음을 줄이면서 속도 범위 20-30% . 초기 투자 비용은 더 높지만 에너지 절약 투자 회수 기간은 일반적으로 2.5년 .
정격 출력의 캐비닛 원심 팬을 사용합니다. 5.5kW 운영 중 연간 6,000시간 예를 들어, 기존 비동기식 모터 대신 EC 모터를 채택하면 비용을 절감할 수 있습니다. 2,400-3,600kWh 매년. 산업용 전기요금 기준으로 연간 전기요금 절감 효과는 약 USD 250-380 . 지속적으로 운영되는 데이터 센터나 클린룸의 경우 에너지 절약 이점이 더욱 두드러집니다.
유지 관리 필수 사항: 장비 수명 연장을 위한 핵심 전략
산업용 캐비닛 원심 팬의 유지 관리 비용은 대략 다음과 같습니다. 15-20% 전체 수명주기 비용 중 과학적 유지 관리 전략은 고장률과 가동 중지 시간 손실을 크게 줄일 수 있습니다. 다음 권장 사항은 장비 작동 특성을 기반으로 합니다.
예정된 유지 관리 항목 및 주기
- 월간 점검 : 입구 및 출구 필터 청소, 하우징 씰 무결성 확인, 비정상적인 작동 소음 듣기
- 분기별 유지보수 : 모터 베어링 윤활 상태를 점검하고, 하우징 볼트와 덕트 연결부를 조이고, 모터 절연 저항을 측정합니다(초과해야 함). 0.5MΩ )
- 연간 점검 : 임펠러 및 하우징 내부 먼지 분해 청소, 노후 씰 교체, 벨트 장력 보정(벨트 구동 모델의 경우), 금속 하우징 부식 방지 처리
일반적인 결함 조기 경고 표시기
유지보수 담당자는 다음과 같은 비정상적인 신호에 세심한 주의를 기울여야 합니다.
- 작동 소음이 갑자기 증가합니다. 5dB 이상 : 임펠러에 먼지가 고르지 않게 쌓이거나 베어링 마모 등이 원인일 수 있습니다.
- 모터 표면 온도가 초과되었습니다. 75°C : 방열 불량 또는 비정상적인 부하를 나타냅니다.
- 기류가 떨어짐 10% 이상 : 필터 막힘 정도나 임펠러 마모 상태를 확인하세요.
- 진동 진폭이 표준을 초과함: 베이스 댐핑 패드 노화 또는 임펠러 동적 균형 실패
EC 모터가 장착된 지능형 캐비닛 팬의 경우 원격 모니터링 및 예측 유지 관리를 위해 내장된 RS485 또는 BACnet 통신 인터페이스를 BAS(빌딩 자동화 시스템)에 연결하는 것이 좋습니다. 40% 이상 .
업계 동향: 차세대 성장의 물결을 주도하는 인텔리전스 및 맞춤화
는 산업용 캐비닛 원심 팬 업계는 표준화된 제품에서 지능적인 맞춤형 솔루션으로의 전환을 겪고 있습니다. 업계 전문가들은 다음과 같은 추세에 주목해야 합니다.
IoT 통합 및 디지털 트윈
차세대 캐비닛 팬에는 일반적으로 진동, 온도, 전류 및 공기 흐름 데이터를 실시간으로 수집하는 센서 어레이가 장착되어 있습니다. 엣지 컴퓨팅과 클라우드 분석을 통해 장애 예측 7~14일 미리 달성할 수 있습니다. 일부 주요 제조업체는 디지털 트윈 기반 원격 시운전 서비스를 제공하기 시작하여 현장 설치 및 디버깅 시간을 단축했습니다. 50% .
핵심역량인 비표준 맞춤화
건물 공간 설계가 점점 복잡해짐에 따라 표준 제품 치수가 현장 조건과 일치하지 않는 경우가 많습니다. 유연한 구조 설계 능력을 갖춘 제조업체는 고객이 제공한 공간 치수, 공기 흐름 및 정압 매개변수를 기반으로 맞춤형 장치를 생산할 수 있습니다. 전체 산업용 캐비닛 원심 팬 주문에서 맞춤 주문이 차지하는 비중은 2019년 12% 에 2025년에는 28% 을 초과할 것으로 예상됩니다. 40% 2030년까지.
소재 업그레이드 및 경량 설계
알루미늄 합금 및 스테인리스강 복합 하우징은 기존 아연 도금 강철을 대체하여 전체 단위 중량을 다음과 같이 줄입니다. 20-25% 구조적 강도를 유지하면서 호이스팅 및 운송을 용이하게 합니다. 임펠러의 경우 항공우주 등급 알루미늄 합금 일체형 성형 기술이 점차 주류가 되어 공기 역학적 효율성을 향상시킵니다. 5-8% 용접 응력으로 인한 장기적인 변형 문제를 제거하면서 기존 용접 임펠러와 비교됩니다.
