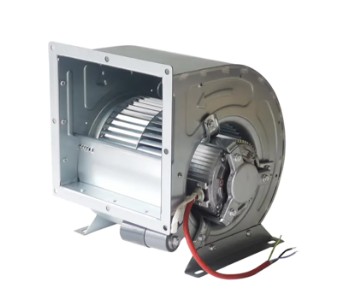

산업용 AC 원심 팬이란 무엇입니까?

안 산업용 AC 원심 팬 교류(AC)로 구동되는 환기 장치입니다. 핵심 작동 원리는 임펠러 회전에 의해 생성된 원심력을 활용하여 공기를 축 방향으로 흡입하고 90도 회전시킨 후 반경 방향으로 배출하는 것입니다. 축류 팬과 비교하여 원심 팬은 다음을 생성할 수 있습니다. 더 높은 정압 (일반적으로 500~3,000Pa에 도달) 덕트 저항, 필터 저항 또는 장거리 공기 전달을 극복해야 하는 산업 시나리오에 특히 적합합니다.

임펠러 구조에 따라 산업용 AC 원심 팬은 주로 세 가지 유형으로 분류됩니다. 앞으로 구부러진 블레이드 , 뒤로 휘어진 칼날 , 그리고 방사형 블레이드 . 역방향 곡선형 블레이드 팬은 낮은 소음과 함께 최고의 효율(최대 85% 이상)을 제공하므로 장기간 연속 작동에 이상적입니다. 전방 곡선 블레이드 팬은 동일한 임펠러 직경에서 더 높은 압력을 생성할 수 있지만 효율은 약간 낮습니다. 방사형 블레이드 팬은 먼지가 많은 가스를 처리하는 데 탁월하며 자재 운반 및 보일러 유도 통풍 시스템에 널리 사용됩니다.

산업용 애플리케이션의 핵심 이점

고압 공기 전달 기능

산업용 환기 시스템에서는 덕트 길이, 굴곡 수, 필터 저항과 같은 요소로 인해 시스템 저항이 크게 증가합니다. 일반 축류 팬은 일반적으로 50~200Pa 범위의 정압을 제공하는데 이는 복잡한 덕트 작업 요구 사항에 충분하지 않습니다. 그러나 산업용 AC 원심 팬은 다음과 같은 정압을 제공합니다. 500~3,000Pa , 일부 고압 모델의 경우 5,000파 , 다중 섹션 덕트, 고효율 필터 및 열교환기 저항을 쉽게 극복하여 터미널 끝에서 적절한 공기 흐름을 보장합니다.

안정적이고 신뢰할 수 있는 작동

산업용 AC 원심 팬은 AC 유도 모터로 구동되므로 복잡한 전자 정류 회로가 필요하지 않습니다. 구조가 간단하여 고장률이 낮습니다. 표준 작동 조건에서 고품질 산업용 원심 팬은 다음을 달성할 수 있습니다. 30,000시간 이상의 평균 고장 간격(MTBF) , 전체 구리 권선 및 볼 베어링을 갖춘 일부 모델은 최대 50,000시간에 이릅니다. 이러한 높은 신뢰성은 데이터 센터 냉각 및 화학 공장 환기와 같은 논스톱 필수 애플리케이션에 매우 중요합니다.

광범위한 전력 및 사양 범위

산업용 AC 원심 팬은 다음과 같이 매우 넓은 전력 범위를 포괄합니다. 50W 소형 장비 냉각 팬 에 55kW를 초과하는 대형 산업용 환기 장치 . 공기 흐름 범위는 100m³/h에서 100,000m³/h 이상이며 임펠러 직경은 100mm에서 2,000mm에 이르며 정밀 전자 장비 냉각부터 대규모 공장 환기에 이르기까지 거의 모든 산업 요구 사항을 충족할 수 있습니다.

선택 기준 및 모범 사례

주요 선택 매개변수

산업용 AC 원심 팬을 선택할 때 다음 핵심 매개변수를 종합적으로 고려해야 합니다.

• 기류 (Q) : 환기 공간량과 공기 변화율을 기준으로 계산된 단위 m³/h 또는 m³/s
• 총 압력 또는 정압(P) : 단위 Pa, 덕트 저항, 필터 저항, 출구 동압력 손실 계산이 필요함
• 전력(N) : 단위 kW, 공식 N = (Q × P) / (3600 × eta × 1000)을 사용하여 추정됩니다. 여기서 eta는 팬 효율입니다.
• 회전 속도(n) : 단위 rpm, 일반적으로 1,450rpm(4극 모터) 또는 2,900rpm(2극 모터)
• 소음 수준 : 단위 dB(A), 후방 곡선 블레이드 팬은 일반적으로 전방 곡선 블레이드 팬보다 3~8dB(A) 더 조용합니다.
• 보호등급(IP) : 습하거나 먼지가 많은 환경에서는 IP54 이상 권장

적용 시나리오 및 선택 참조

설치 및 운영 지침

산업용 AC 원심 팬의 효율적이고 안정적인 작동을 보장하려면 설치 및 정기 유지 관리 중에 다음 사항을 준수해야 합니다.

1. 기초 진동 차단 : 3kW를 초과하는 팬에는 방진 장치 또는 패드를 장착하여 진동 전달을 80% 이상 줄여 건물 구조 및 주변 정밀 장비에 간섭을 방지해야 합니다.
2. 입구 보호 : 이물질 유입 및 임펠러 손상을 방지하기 위해 메쉬 크기가 20mm 이하인 공기 흡입구에 보호 메쉬를 설치하십시오. 먼지가 많은 환경에 1차 효율 필터 추가
3. 유연한 연결 : 팬 입구/배출구와 덕트 사이에 캔버스 또는 실리콘 유연한 연결부(길이 150~300mm)를 사용하여 덕트 응력이 팬 하우징에 직접 전달되는 것을 방지합니다.
4. 정기 유지보수 : 베어링 온도와 윤활 상태를 매일 점검하십시오. 2,000시간 작동 ; 매번 그리스를 교체하십시오 8,000 작동 시간 ; 매년 임펠러 먼지 축적을 청소하십시오. 두께가 1mm를 초과하는 먼지 축적은 효율성을 5%-10% 감소시킬 수 있습니다.
5. 모터 보호 : 2.2kW를 초과하는 모터에는 회전자 구속 또는 위상 손실 작동으로 인한 소손을 방지하기 위해 열 과부하 계전기 또는 모터 보호 장치를 장착해야 합니다.

성능과 수명에 영향을 미치는 중요한 요소

작동 환경 조건

주변 온도가 10°C 증가할 때마다 모터 권선 절연 노화 속도는 약 두 배로 늘어납니다. 주변 온도가 초과될 때 40°C , 모터 정격 전력은 45°C에서 95%, 50°C에서 90%, 55°C에서 85%로 감소되어야 합니다. 습도가 높은 환경(상대 습도 >85%)에서는 정지 중 습기 흡수로 인한 절연 성능 저하를 방지하기 위해 결로 방지 히터가 있는 완전 밀폐형 모터를 선택해야 합니다.

부식성 가스가 포함된 환경(예: 화학 작업장 또는 전기 도금 시설)의 경우 팬 임펠러와 하우징은 다음과 같은 재료로 만들어져야 합니다. 304 또는 316 스테인레스 스틸 , 또는 에폭시 수지 부식 방지 코팅으로 처리됩니다. 산성 환경에서 일반 아연도금 강판은 수명이 정상 작동 조건의 30%~50%로 단축될 수 있습니다.

시스템 매칭 및 작동점 최적화

실제 팬 작동 효율은 작동 지점이 성능 곡선과 얼마나 잘 일치하는지에 따라 달라집니다. 시스템 저항이 과도하게 설계되면 실제 작동 지점이 더 높은 유량과 더 낮은 압력 영역으로 이동하여 효율성이 감소하고 소음이 증가합니다. 팬 속도(가변 주파수 제어) 또는 흡입 가이드 베인 각도를 조정하여 작동 지점을 고효율 영역으로 되돌릴 수 있습니다. 가변 주파수 속도 제어를 통해 팬은 다음을 수행할 수 있습니다. 정격 풍량의 70%~100% 내에서 80% 이상의 효율을 유지합니다. 상당한 에너지 절감 효과를 제공합니다. 공기 흐름이 80%로 떨어지면 샤프트 출력은 정격 출력(친화력 법칙에 따라 계산)의 51.2%로 떨어지며 스로틀 제어에 비해 30%~40%의 전력 절감 효과를 달성합니다.

임펠러 균형 및 진동 제어

임펠러 불균형은 원심 팬의 과도한 진동의 주요 원인입니다. ISO 1940 표준에 따르면 산업용 팬 임펠러는 다음을 달성해야 합니다. 밸런스 등급 G6.3 또는 G2.5 . 임펠러 직경이 400mm를 초과하는 경우 현장 동적 균형 조정이 특히 중요합니다. 잔류 불균형이 10g·mm/kg 증가할 때마다 베어링 수명이 약 15%~20% 단축될 수 있습니다. 정상 작동 중에 팬 베어링 하우징의 유효 진동 속도는 다음과 같이 제어되어야 합니다. 4.5mm/초 (ISO 10816 표준에 따른 "양호" 등급) 7.1mm/s를 초과하는 경우 검사를 위해 즉시 종료해야 합니다.

에너지 효율 개선 전략

가변 주파수 드라이브 구현

공기 흐름 수요가 변동하는 시스템(예: VAV 공조 시스템 또는 공정 배기 시스템)에서는 산업용 AC 원심 팬에 가변 주파수 드라이브(VFD)를 장착하는 것이 가장 효과적인 에너지 절약 조치입니다. 복용 연간 6,000시간 작동하는 15kW 팬 예를 들어, 실제 평균 작동 부하가 정격 부하의 70%인 경우 VFD 속도 제어를 통한 연간 전력 소비는 대략 63,000kWh , 비교 90,000kWh 고정 주파수 작동 및 댐퍼 조절로 절약 27,000kWh 매년 약 30%의 에너지 절약율을 달성하고 있습니다. 투자 회수 기간은 일반적으로 1.5~2.5년입니다.

고효율 모터 업그레이드

기존 IE1 또는 IE2 효율 모터를 다음으로 업그레이드 IE3(프리미엄 효율성) 또는 IE4(슈퍼 프리미엄 효율성) 모터는 에너지 소비를 더욱 줄일 수 있습니다. 예를 들어 11kW, 4극 모터의 경우 IE2 효율은 약 91%, IE3은 약 93%, IE4는 약 94%입니다. IE2에서 IE3으로 업그레이드하면 대략적인 비용이 절감됩니다. 1,320kWh 연간 6,000시간 운영; IE3에서 IE4로 업그레이드하면 추가 비용이 절약됩니다. 660kWh . 고효율 모터는 조달 비용을 15~30% 증가시키지만 전체 수명주기 비용은 크게 절감됩니다.

시스템 저항 최적화

덕트 시스템 저항이 100Pa 증가할 때마다 팬 샤프트 전력은 약 5%~8% 증가합니다. 다음 조치는 시스템 저항을 효과적으로 줄일 수 있습니다.

• 불필요한 굽힘 및 감속기를 최소화합니다. 90° 굽힐 때마다 대략 추가됩니다. 50~150Pa 저항의
• 저항이 낮은 필터를 선택하고 막힌 필터 매체를 정기적으로 교체하십시오. 막힌 필터 저항은 초기부터 급증할 수 있습니다. 100~200Pa 에 500~800Pa
• 덕트 단면을 적절하게 설계하여 덕트 내부의 공기 속도를 제어합니다. 8~12m/초 범위; 지나치게 높은 풍속은 동적 압력 손실을 크게 증가시킵니다.
• 정기적으로 덕트 먼지 축적을 청소하십시오. 먼지 축적이 1mm 증가할 때마다 덕트 저항이 대략적으로 증가합니다. 3%~5%

미래 개발 동향

Industry 4.0과 스마트 제조의 발전으로 산업용 AC 원심 팬s 지능화, 고효율화, 모듈화를 향해 진화하고 있습니다. 통합된 스마트 팬 IoT 센서 진동, 온도, 전류 및 기타 매개변수를 실시간으로 모니터링하고 엣지 컴퓨팅을 사용하여 베어링 수명과 임펠러 마모 상태를 예측할 수 있습니다. 이를 통해 "예정된 유지 관리"에서 "예측 유지 관리"로 전환할 수 있으며, 이를 통해 계획되지 않은 가동 중지 시간을 줄일 수 있을 것으로 예상됩니다. 40%~60% .

에너지 효율성 측면에서 차세대 산업용 원심 팬을 채택했습니다. 영구 자석 보조 동기 릴럭턴스 모터(PMaSynRM) IE5 등급 이상의 효율성을 달성할 수 있으며 기존 유도 모터에 비해 3%~5% 향상됩니다. 한편, CFD(전산유체역학) 설계를 통해 최적화된 생체모방형 임펠러와 볼류트는 8%~12% 에너지 소비를 늘리지 않고 소음을 줄입니다. 3~5dB(A) .

모듈식 설계로 팬 설치, 유지 관리 및 업그레이드가 더욱 편리해졌습니다. 표준화된 모터 모듈, 임펠러 모듈, 컨트롤러 모듈을 신속하게 결합할 수 있어 현장 임펠러 또는 모터 교체 시간이 기존보다 단축됩니다. 4~6시간~1시간 미만 , 유지 관리가 생산에 미치는 영향을 크게 최소화합니다.
