팬의 EC는 다음을 의미합니다. 전자적으로 정류됨 . EC 팬은 표준 AC 모터에 사용되는 기계식 브러시 및 권선 대신 전자 제어 보드가 내장된 브러시리스 DC 모터를 사용합니다. 이 단일 변경으로 팬은 더 높은 모터 효율을 달성하고 정밀하게 제어된 속도로 작동하며 기존 AC 구동 장치보다 눈에 띄게 적은 소음으로 작동할 수 있습니다.
모터 내부에서 EC가 실제로 변화하는 것
기존 AC 팬 모터는 전력망의 고정 주파수에 의존하여 속도를 설정하며 기계적 정류 및 미끄러짐을 통해 에너지를 잃습니다. EC 모터는 해당 메커니즘을 전류를 전자적으로 전환하는 디지털 드라이브 보드로 대체하므로 로터는 전체 속도 범위에서 직접 원활하게 구동됩니다. 이것이 바로 EC 원심 팬을 0~10V, PWM 또는 RS485 제어 신호와 결합하여 하나의 고정 속도로 실행하는 대신 즉석에서 출력을 조정할 수 있는 이유입니다.
원심 팬에서 이 전자 드라이브는 볼류트 하우징 내부의 후방 곡선 또는 후방 경사 임펠러와 함께 작동합니다. 임펠러는 공기 흐름을 압축하고 방향을 지정하며, 볼류트는 빠르게 움직이는 공기를 사용 가능한 정압으로 변환합니다. 모터 자체의 반응성이 더 높기 때문에 덕트 조건이 변경되더라도 전체 어셈블리는 더 엄격한 공기 흐름과 압력 목표를 유지할 수 있습니다.
EC 원심 팬의 주요 구조 부품
EC 원심 팬은 단순히 팬 휠에 볼트로 고정된 모터가 아닙니다. 이는 각각 성능에 영향을 미치는 여러 부품으로 구성된 모듈식 어셈블리이며, 이를 알면 데이터시트를 비교하거나 현장에서 장치 문제를 해결할 때 도움이 됩니다.
| 구성 요소 | 팬에서의 역할 |
| 외부 로터 EC 모터 | 브러시리스 DC 기술을 사용하여 임펠러를 직접 구동하여 기계적 정류 손실을 방지합니다. |
| 역방향 곡선 임펠러 | 블레이드 수와 곡률은 팬의 압력과 공기 흐름 특성을 설정합니다. |
| 볼류트(하우징) | 고속 공기를 정압으로 변환하며 종종 흡음 패드가 늘어서 있습니다. |
| 장착 베이스 및 브래킷 | 고압 작동 중 진동 감쇠 및 구조적 안정성 제공 |
| 제어 인터페이스 | 속도 및 피드백 제어를 위해 0~10V, PWM 또는 RS485 신호 수용 |
에너지 효율성: EC 팬이 존재하는 주요 이유
EC라는 글자는 에너지 절약 때문에 가장 자주 언급되며, 숫자는 그 이유를 설명합니다. 브러시리스 EC 모터는 일반적으로 표준 3상 유도 모터의 최대 효율이 약 75%인 것과 비교하여 80~90%의 효율에 도달합니다. 팬은 부하에 실제로 필요한 만큼만 전력을 소비하기 때문에 디지털 속도 제어는 추가적인 이점을 제공합니다.
- 모터 효율: EC 모터의 경우 80~90%, 표준 AC 유도 모터의 경우 최대 75%
- 부분 부하 효율 향상: 팬이 최고 속도 이하로 작동할 때 최대 30% 향상
- 스위칭 손실: 드라이브 보드의 SiC MOSFET과 같은 고주파 전력 장치를 통해 감소
- 설치 손실: 덕트 저항 및 장착 오류를 줄이는 플러그 앤 플레이 브래킷으로 감소
대부분의 HVAC 및 냉동 부하는 최대 출력 이하에서 대부분의 작동 시간을 소비하기 때문에 이러한 부분 부하 이점은 EC 팬이 최고 속도뿐만 아니라 1년 동안 가장 많은 전력을 절약하는 경우가 많습니다.
주요 EC 원심 팬 모델

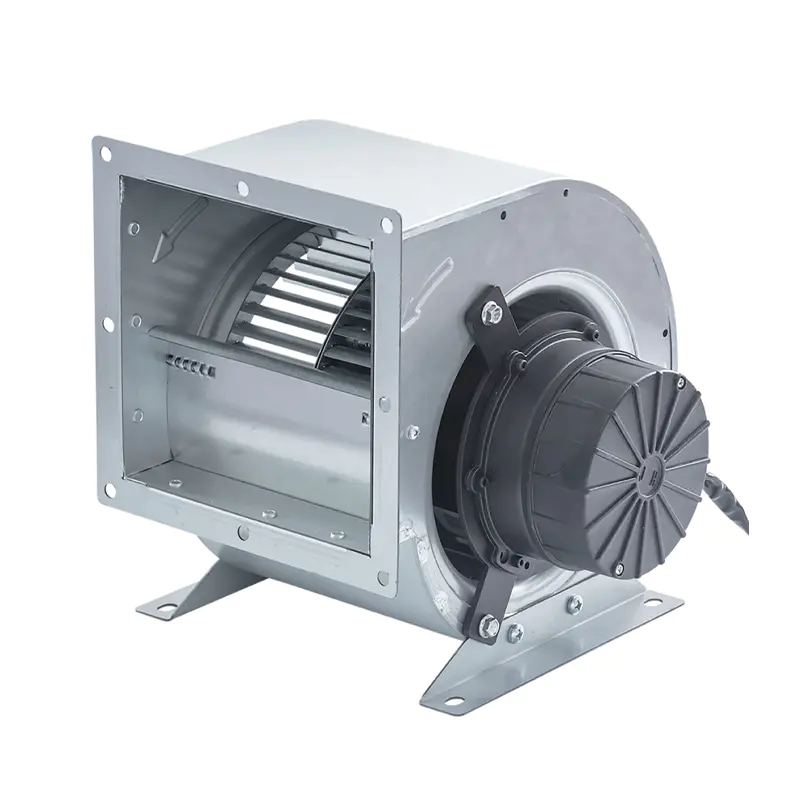

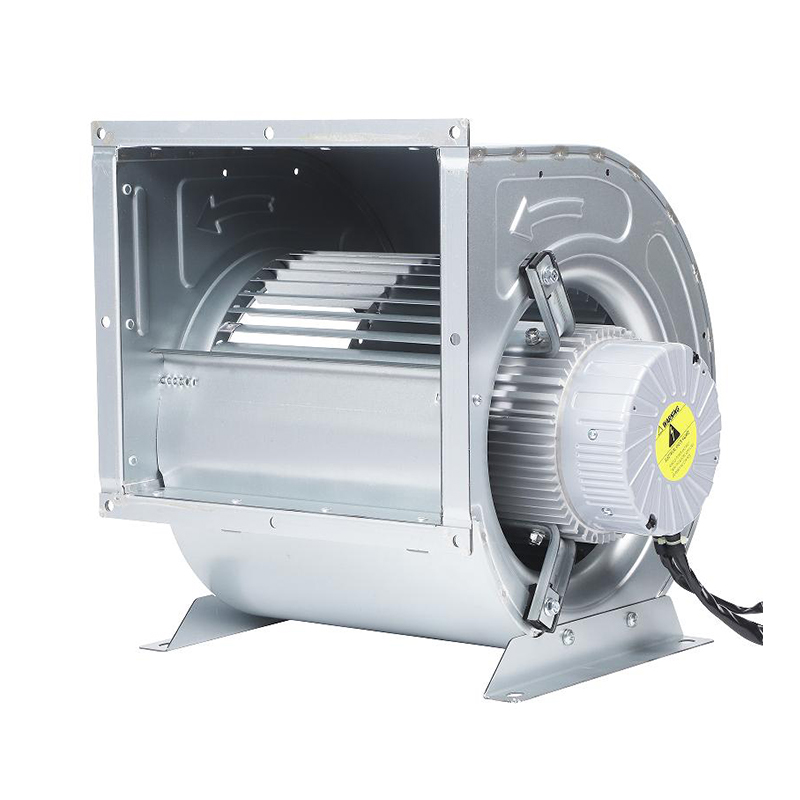

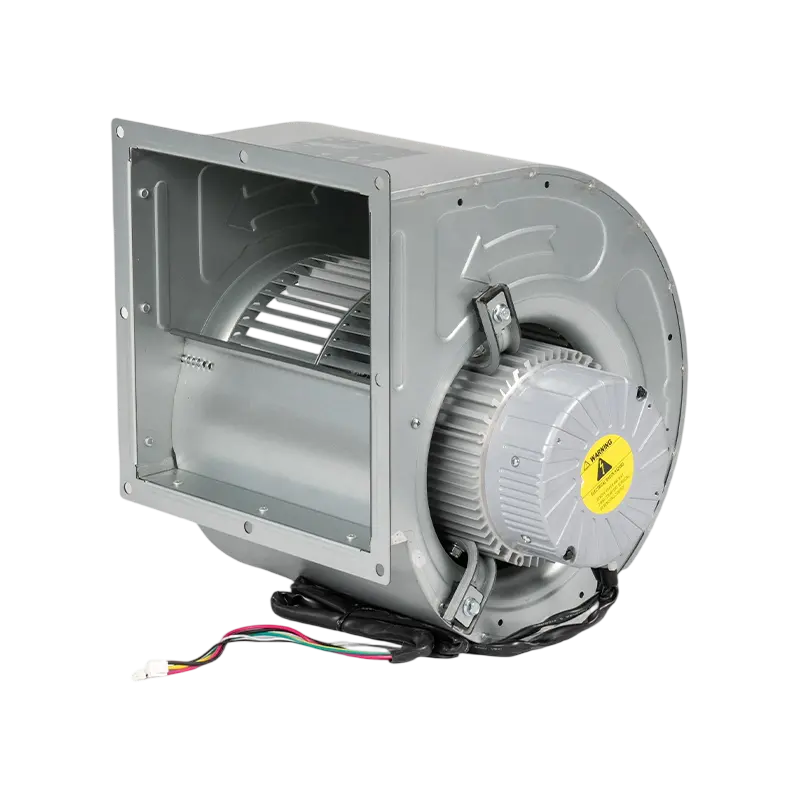

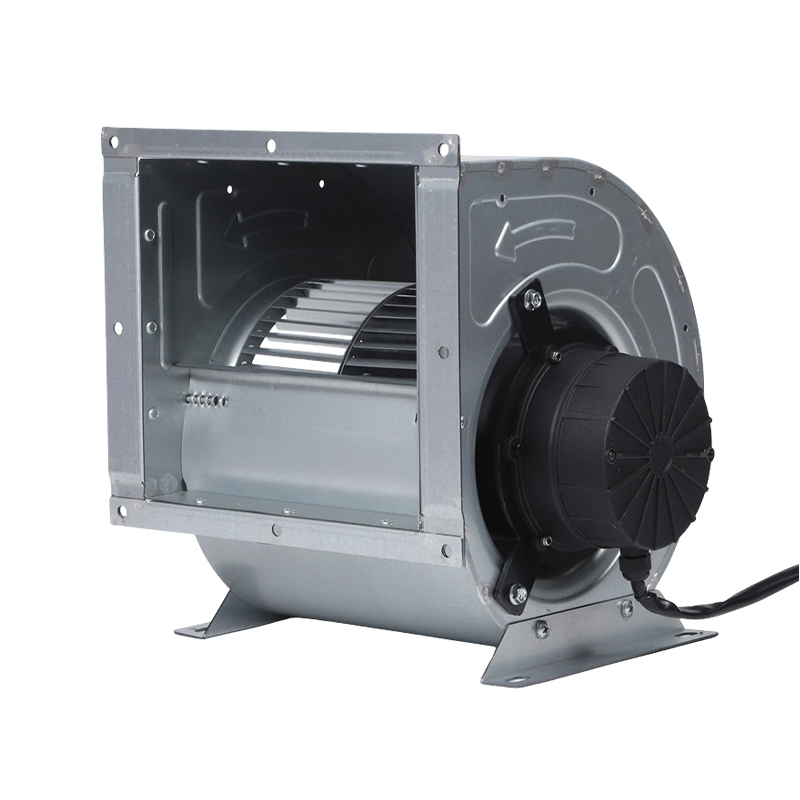

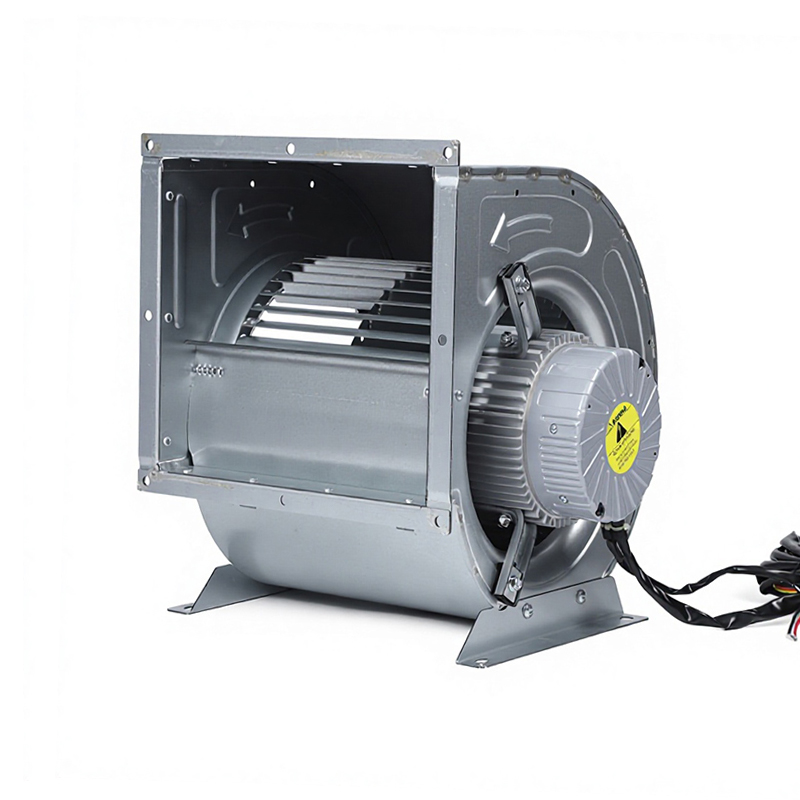

아래는 저압 공급 공기부터 이중 흡입 고압 작업에 이르기까지 공기 흐름, 압력 및 제어 요구 사항에 맞게 제작된 생산 EC 원심 팬 시리즈의 스냅샷입니다.
AC 팬과 비교한 소음 성능
기계적 브러시 접촉이 없기 때문에 EC 모터는 AC 모터에서 발견되는 주요 소음원 중 하나를 제거합니다. 볼류트 및 배출구 덕트의 음향 처리와 결합하여 많은 EC 원심 팬의 작동 소음을 70dB 미만으로 측정했으며, 동급 AC 팬이 달성하기 위해 더 높은 속도와 더 높은 소음이 필요한 동일한 공기 흐름에서 최적화된 모델은 최저 55dB(A)에 도달합니다.
- 브러시리스 드라이브는 소스에서 정류 소음을 제거합니다.
- 볼류트 내부의 흡음 패드가 공기 흐름 충격 소음을 줄입니다.
- 진동 감쇠 브래킷은 장착 프레임을 통해 전달되는 구조적 소음을 억제합니다.
- EC 모터가 목표 출력에 더 효율적으로 도달하므로 동일한 공기 흐름에 대해 더 낮은 정격 속도
이러한 소음 프로필은 병원, 실험실 및 호텔 HVAC 시스템에 EC 원심 팬을 지정하는 주요 이유이며, 이러한 곳에서는 거주자가 몇 데시벨의 차이를 느낄 수 있습니다.
EC 원심 팬의 일반적인 응용 분야
정밀한 제어, 높은 정압 및 조용한 작동의 조합으로 인해 EC 원심 팬이 범용 냉각이 아닌 상당히 특정한 장비 유형 세트에 나타나는 이유입니다.
- 가변 풍량(VAV) 에어컨 장치
- 덕트형 에어컨 장치 및 HVACR 시스템
- 신선한 공기 처리 시스템
- 공기 정화 장비 및 클린룸 팬 필터 장치(FFU)
- 데이터 센터 및 서버 캐비닛 냉각
- 안정적인 방향성 공기 흐름이 필요한 냉동 장비
구매 전 확인해야 할 주요 사양
EC 원심 팬의 데이터시트에는 유사한 매개변수 세트가 나열되어 있으며 이를 나란히 비교하는 것이 특정 덕트 시스템에 맞게 팬 크기를 올바르게 지정하는 가장 빠른 방법입니다.
| 매개변수 | 중요한 이유 |
| 임펠러 직경 | 팬의 기본 공기 흐름 및 압력 용량을 설정합니다. |
| 정격 속도 및 풍량 범위 | 팬이 덕트 시스템의 설계 공기 흐름을 충족할 수 있는지 확인합니다. |
| 정압 | 팬이 덕트 및 필터 저항을 극복할 수 있는지 여부를 결정합니다. |
| 제어방식 | 0-10V, PWM 또는 RS485는 팬이 건물 제어 시스템과 통합되는 방식을 정의합니다. |
| 보호등급 | IP54 이상은 먼지나 습기에 노출된 설치에 적합함을 나타냅니다. |
EC 팬과 AC 팬: 빠른 비교
| 요인 | 적능력 팬 | AC 팬 |
| 모터 효율 | 80~90퍼센트 | 최대 75% |
| 속도 제어 | 전자식 내장, 무단계 | 가변 속도를 위해서는 외부 VFD가 필요합니다. |
| 일반적인 소음 | 55~70dB(A) | 비슷한 공기 흐름에서 일반적으로 더 높음 |
| 유지보수 | 유지보수-free bearings, no brushes to replace | 정기적인 브러시 및 베어링 점검 |
유지 관리 및 결함 진단 기본 사항
EC 모터는 브러시리스 기술과 유지 관리가 필요 없는 베어링을 사용하므로 일상적인 유지 관리가 AC 장치보다 가볍습니다. 정기 점검에는 일반적으로 임펠러 청결도, 해당하는 경우 베어링 윤활, 모터에 내장된 과부하, 과전류 및 실속 경보 등 세 가지 사항이 포함됩니다. 오류가 발생하면 RS485 인터페이스 또는 내장된 신호 피드백을 읽어 하우징을 열지 않고도 원인을 식별할 수 있으므로 순수 기계식 AC 팬에 비해 진단 시간이 상당히 단축됩니다.
자주 묻는 질문
EC 원심 팬을 일반적으로 사용하는 시스템은 무엇입니까?
가변 풍량 장치, 덕트형 에어컨 시스템, 신선한 공기 시스템, 클린룸 FFU 및 데이터 센터 냉각은 일반적으로 제어 정밀도와 효율성을 위해 EC 원심 팬을 지정합니다.
EC 팬은 항상 AC 팬보다 조용합니까?
대부분의 유사한 공기 흐름 사례에서는 그렇습니다. 브러시리스 모터가 정류 소음을 제거하고 팬이 더 낮은 작동 속도에서 목표 공기 흐름에 도달할 수 있기 때문입니다.
EC 팬은 AC 팬보다 선불 비용이 더 듭니까?
EC 팬은 일반적으로 전자 구동 보드로 인해 구매 가격이 더 높지만, 특히 부분 부하 시 효율성 향상은 일반적으로 장비의 서비스 수명에 따른 비용을 상쇄합니다.
